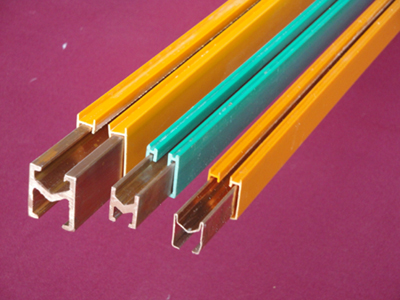

一、產品介紹 HXPnR-HT單極H型安全銅滑觸線，選用耐腐蝕的導電性能優良的無氧銅作導體，具有電流密度高，阻抗低等優點。采用了鋁滑觸線的滑觸面形式，使集電器與導軌滑面的接觸更可，穩定性更高。由于導軌的外型尺寸與鋁導軌相同，部分配件可以互換，表現了該產品的通用性，在滿足移動設備受電的同時，亦可用于固定設備的輸電母線或作車間母線用。

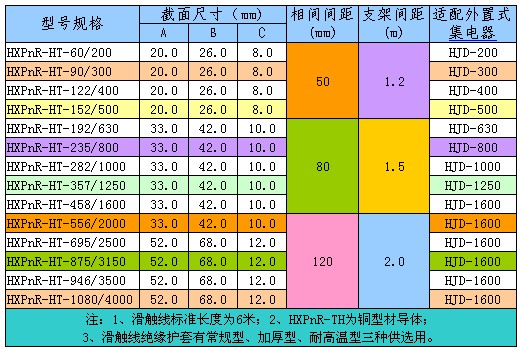

二、產品規格
三、產品主要技術指標
1、技術指標 ◇絕緣電阻：﹥10MΩ ◇絕緣介電強度：工頻交流2500V/min ◇外殼擊穿電壓：﹥20kV/min ◇相比漏電起痕指數：CTI﹥600V ◇抗非常熱和著火危險試驗：本生燈法試驗合格，阻燃性能良好 ◇短時耐受電流試驗：60倍額定電流0.1秒、30倍額定電流1秒 ◇外殼防護等級：IP13或IP23 ◇耐化學腐蝕性：耐酸、耐堿、耐鹽霧試驗 ◇防觸電等級：0級 ◇額定電流時升溫K≤30℃
2、性能指標
四。銅滑觸線主體成分
1、導體
滑觸線的主體—導軌本體材料，為適應不同的環境需要，防止大氣中二氧化硫、硫化氫、酸、堿以及沿海地區大氣中鹽霧所含的氯離子，導軌材料選用****導電銅合金，其含銅量≥99.95%。它通過電熱擠軋的方式，由****軋機逐次逼近一次性軋制而成。由于導軌本體的截面設計呈“H”形狀，故而又通稱為H型滑觸線。
導電銅合金材料等級代號為Cu-CATH-1,電流密度為100%Amps/mm2=1000 Amps≥3.76
抗拉強度為：320-380N/mm2以上。
Cu-CATH-1導電銅合金材料的化學成分執行標準為GB/T5231-2001：
導電銅合金材料經特殊工藝表面處理后，可****防止大氣中有害氣體的侵蝕，同時也可大大的延長其使用壽命。
由于導軌本體導電銅合金材料的硬度是導軌本體鋁合金材料的5倍，故而集電器的金屬石墨電刷可與導電銅合金本體直接摩擦接觸來拾取電能，從而舍去V型不銹鋼帶。（注：導軌本體鋁合金與V型不銹鋼帶的嵌入清潔度和密實度不可能做到100%，從而易在氣隙之間生成氧化膜形成接觸電阻，使集電器電刷與V型不銹鋼帶直接滑動接觸時形成電流瓶頸，從而使集電器電刷與V型不銹鋼帶爍傷跳火粘接，****終將拉拽掉不銹鋼帶）。

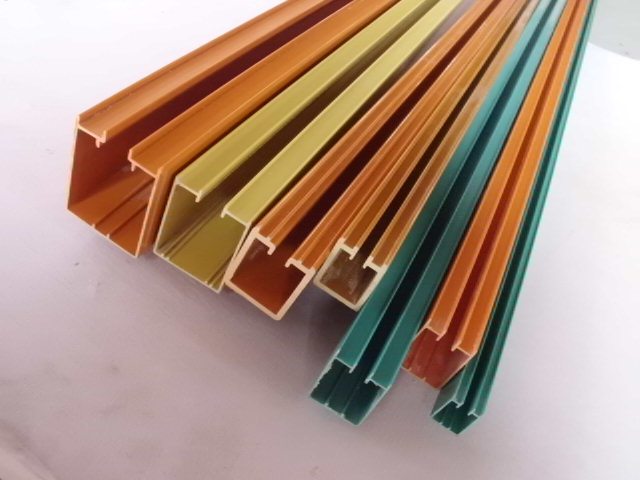

2、護套
滑觸線系統內的絕緣材料是滑觸線導體、集電器電刷等相關導電體介于空氣和人體之間的絕緣體，它的材料優劣將直接影響絕緣外殼與導體之間的絕緣性能和整體安全，同時也影響整個滑觸線系統的安全使用和壽命，因此選材和配方要****考慮到整個絕緣材料的諸多因素，如：絕緣、抗拉強度、抗老化、抗腐蝕、耐高溫、耐低溫、抗日曬、防雨淋和防火阻燃等。 揚州大中電氣有限公司采用聚氯乙烯、聚碳酸酯、ABS、BAYBLEND及PVC加輔助材料科學合理配方后，通過加溫真空定型擠出工藝而制成的絕緣護套，具****械強度高、耐鹽霧、酸、堿及****溶劑的腐蝕，并具有良好的電絕緣、阻燃性能和耐輻射性能。通過質量檢測****多年數次實驗報告測定證明，本公司生產的滑觸線護套的戶內使用壽命長達20年之久，戶外使用壽命亦能長達15年。

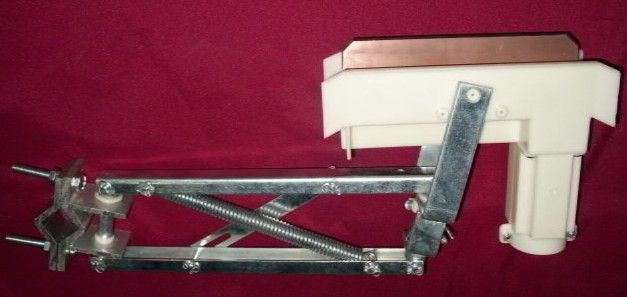

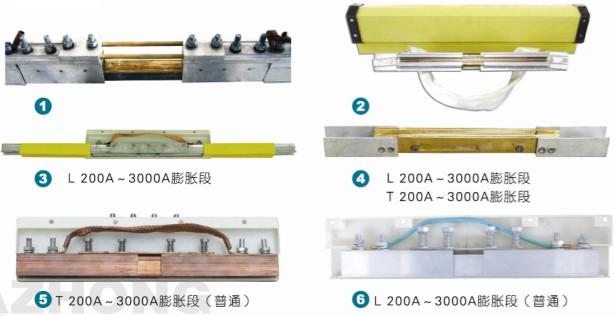

五、附件 1、集電器（更多集電器請參閱“H型滑觸線集電器”章節）    （ 以上為） 200A以下集電器    200A集電器 200A不銹鋼集電器 300A-800A集電器    1250A集電器 集電器 1600A集電器 2、膨脹段（更多膨脹段請參閱“H型滑觸線膨脹段”章節）  3、檢修段及端帽

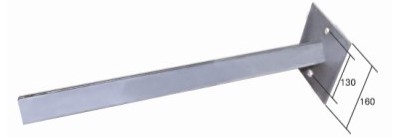

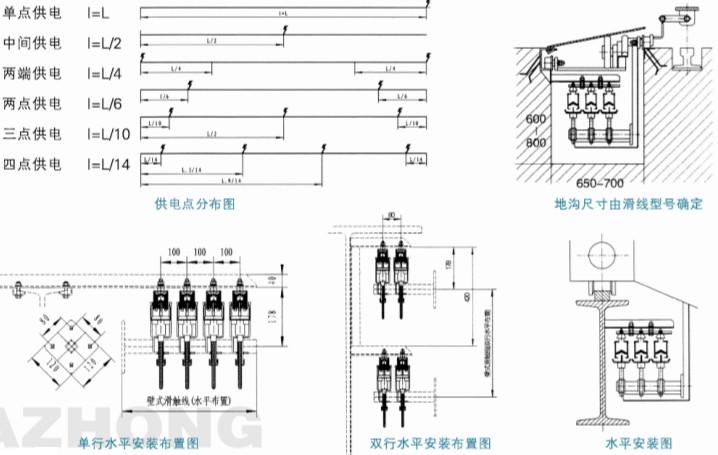

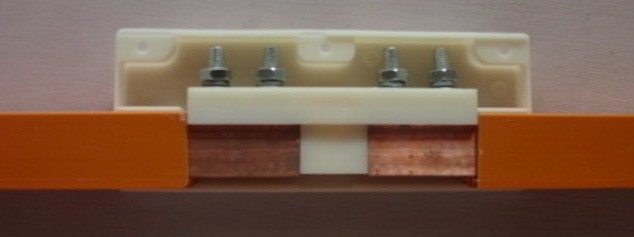

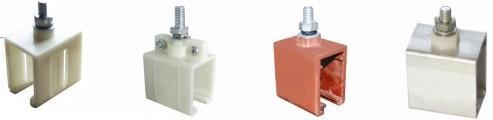

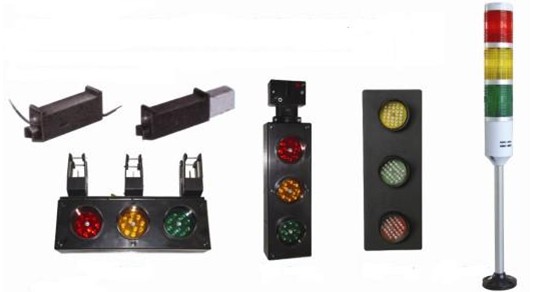

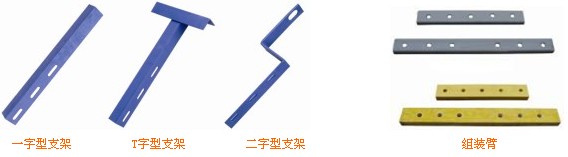

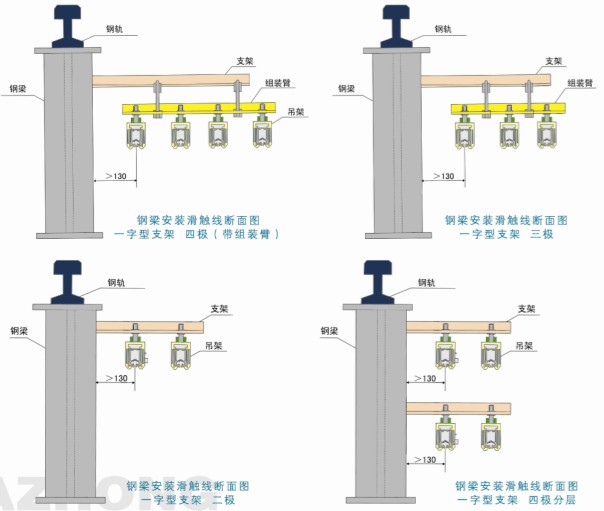

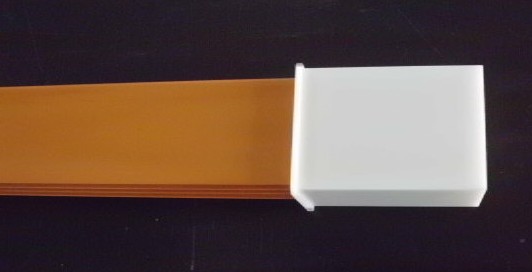

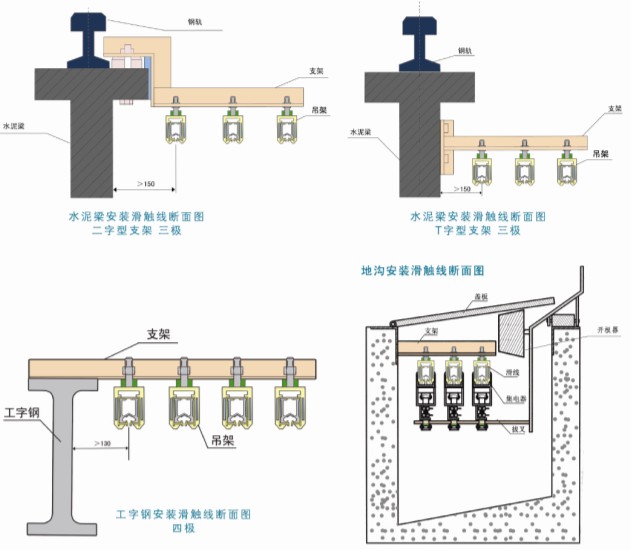

檢修段 端帽 4、藕合接頭（連接器）  接頭護套I型 對合式護套 鋁接頭 銅接頭 5、懸吊夾（吊架）  吊架 分體加厚吊架 耐高溫吊架 鋁合金吊架 6、 指示燈  7、驅動臂  8、安裝支架、組裝臂  注：關于附件詳細資料請參閱“H型滑觸線附件”章節 六、安裝形式

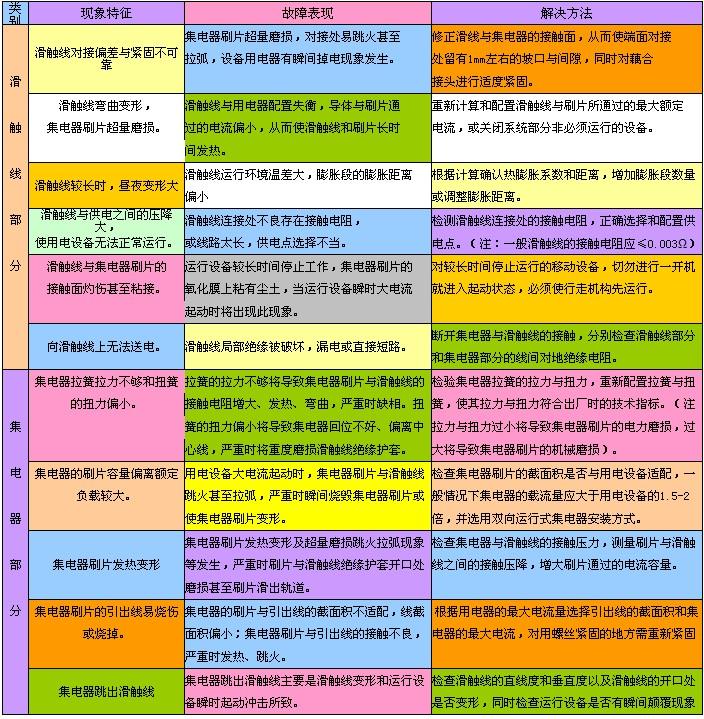

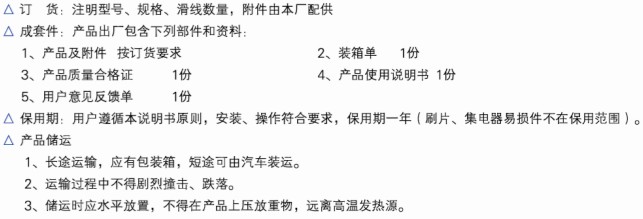

七、常見故障  八、訂貨及儲運
|
